Revisionsschacht für Abwasser: Beton als beste Wahl?

16

Ein Revisionsschacht für Abwasser wirkt unscheinbar – bis etwas schiefgeht. Verstopfte Leitungen, eindringendes Grundwasser oder Setzungsschäden werden fast immer zuerst hier sichtbar. Wenn Sie neu bauen, sanieren oder Ihre Grundstücksentwässerung anpassen, ist die Wahl des richtigen Schachts deshalb kein Detail, sondern eine entscheidende Investition in die Betriebssicherheit Ihrer Anlage.

In diesem Ratgeber erfahren Sie, warum sich Beton in vielen Fällen als Material durchsetzt, welche Normen, Maße und Kosten relevant sind – und worauf Sie achten müssen, damit Ihr Schacht auch nach Jahrzehnten noch zuverlässig funktioniert.

---

Quick-Facts zum Revisionsschacht aus Beton

• Zweck: Kontroll‑, Reinigungs‑ und Übergabeschacht zwischen privater Grundstücksentwässerung und öffentlichem Kanalnetz.
• Gesetzliche Pflicht: In vielen Kommunen vorgeschrieben als Übergabepunkt und zur Dichtheits‑ und Kameraprüfung (häufig nach DIN 1986‑100 ausgeführt).
• Standard-Maße: Üblich sind DN 1000 (begehbar) und DN 800 (für Reinigung von oben). Anschlussleitungen meist DN 100–DN 200.
• Materialvorteil Beton: Sehr hohe Langlebigkeit, Belastbarkeit (Lkw-befahrbar in passenden Klassen), Auftriebssicherheit bei Grundwasser, sehr gute Standsicherheit.
• Typischer Einsatz: Einfahrten, Hofbereiche, Verkehrsflächen, höheres Grundwasser, größere Tiefen.
• Alternative Kunststoff: Leichter und einfacher einzubauen, aber bei hoher Belastung und Grundwasser häufig nachteilig.

---

Was ist ein Revisionsschacht und warum ist er Pflicht?

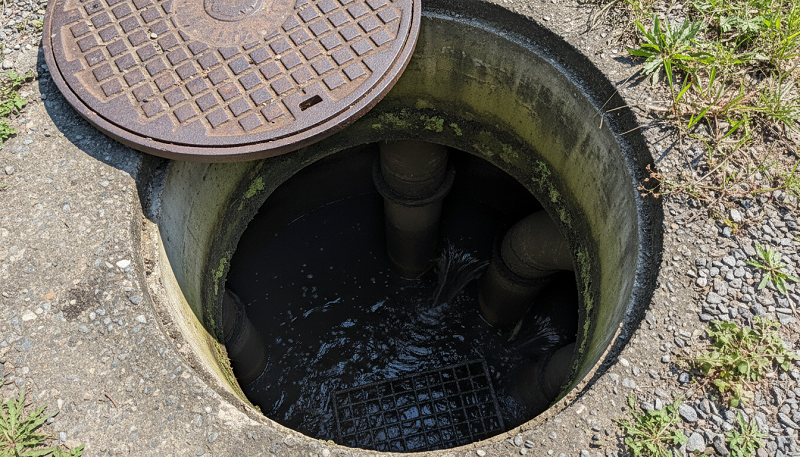

Ein Revisionsschacht (Kontrollschacht) ist ein zugänglicher Punkt in Ihrer Abwasserleitung, an dem Reinigung, Inspektion und Wartung möglich sind. Er wird meist dort angeordnet, wo die private Hausanschlussleitung an die öffentliche Kanalisation anschließt oder wo mehrere Leitungen zusammentreffen.

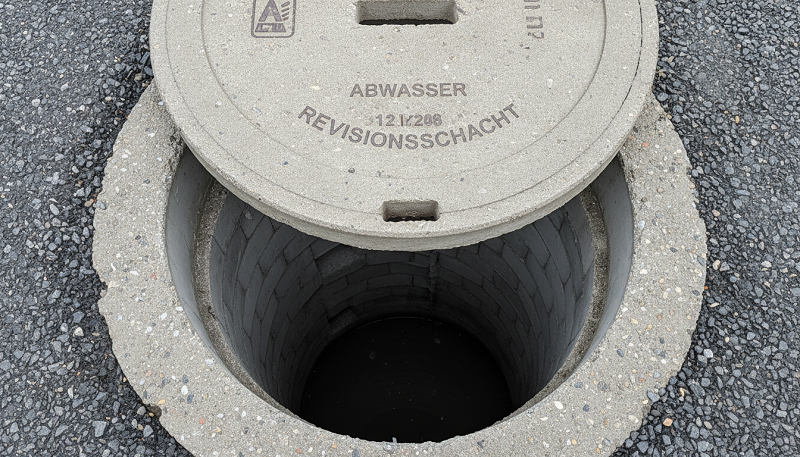

Ein Beton-Revisionsschacht besteht aus vorgefertigten Stahlbeton-Fertigteilen, die nach einschlägigen Normen (z. B. DIN EN 1917 für Betonfertigteilschächte, in Kombination mit DIN EN 206 / DIN 1045‑2 für den Beton) gefertigt werden. Er ist druckfest, dauerhaft und für den Erdverbau optimiert.

Abgrenzung zu Kunststoff-/PVC-Schächten

Kunststoffschächte (z. B. aus PP/PE):

• sehr leicht, gut zu handhaben
• oft Stecksysteme, mit Dichtlippen
• eher für geringere Tiefen und Belastungen geeignet

Betonschächte:

• hohes Eigengewicht, benötigt Hebezeug
• deutlich bessere Auftriebssicherheit
• hohe Tragfähigkeit und Robustheit, auch bei Lkw-Befahrung

Warum schreibt die Kommune einen Revisionsschacht vor?

Viele Kommunen und Zweckverbände verlangen in ihren Entwässerungssatzungen, dass auf jedem Grundstück ein Kontrollschacht vorhanden ist – meist direkt an der Grundstücksgrenze. Gründe:

• Übergabepunkt vom privaten zum öffentlichen Kanal: klare Verantwortungsgrenze bei Verstopfungen oder Schäden
• Prüf- und Reinigungsmöglichkeit: einfacher Zugang für Spülfahrzeuge, Kamerabefahrungen und Dichtheitsprüfungen
• Betriebssicherheit: frühzeitige Erkennung von Schäden, Wurzeleinwuchs oder Fremdwasser

Wenn Sie einen Neubau planen oder einen alten Hausanschluss sanieren, sollten Sie daher frühzeitig die örtliche Entwässerungssatzung und Vorgaben des Kanalnetzbetreibers einholen.

Beton vs. Kunststoff: Warum Beton oft die bessere Wahl ist

Gerade bei zufahrtsnahen Lagen oder größeren Tiefen ist Beton fast immer die robustere Lösung. Zur schnellen Übersicht:

Typische Szenarien, in denen Beton unverzichtbar ist:

• Einfahrten und Höfe mit Pkw- und Lkw-Befahrung
• Tief liegende Schachtsohlen > 3,0 m
• Hoher Grundwasserstand oder zeitweise aufstauendes Sickerwasser
• Bereiche mit zu erwartenden Erschütterungen (z. B. Nähe zu Straßen)

Wenn Ihr Revisionsschacht in einer Fahrbahn, Zufahrt oder Wendefläche liegt, ist ein Betonschacht mit Deckel der Belastungsklasse B 125 oder D 400 praktisch Standard.

Aufbau, Maße und Komponenten eines Beton-Revisionsschachts

Ein klassischer Beton-Revisionsschacht ist modular aufgebaut. Die wichtigsten Bauteile:

1. Schachtboden mit Gerinne (Fertigteilschachtunterteil)

• enthält die Gerinneausbildung für das Abwasser
• Zuläufe und Abläufe (z. B. DN 150 KG-Rohre) werden über Dichtungsmuffen angeschlossen
• Gefälle der Gerinne meist analog zu den angeschlossenen Leitungen nach DIN 1986‑100

2. Schachtringe

• zylindrische Betonringe, Durchmesser z. B. DN 800 oder DN 1000
• Höhe pro Ring häufig 250–500 mm
• Verbindung über Nut- und Federsystem mit Ringspalt-Dichtung oder Verguss

3. Konus / Reduzierstück

• verjüngt von Schachtdurchmesser (z. B. DN 1000) auf kleinere Deckelöffnung
• ermöglicht eine sichere Auflagerfläche für Abdeckplatte oder Rahmen des Schachtdeckels

4. Abdeckplatte / Schachtdeckel

• meist Gussdeckel nach DIN EN 124, Belastungsklassen z. B.: A 15: Grünfläche, Gehwege, B 125: Hofeinfahrten, Pkw-Verkehr, D 400: Straßen, Lkw-Verkehr
• Deckel in rutschhemmender Oberfläche, oft mit Aufschrift „Kanal“ o.. ä.

Standard-Dimensionen und wann welche Größe nötig ist

DN 1000 (Schachtdurchmesser ≈ 1000 mm)

• ermöglicht in der Regel begehbare Ausführung (Leiter, Steigeisen)
• geeignet, wenn ein Abstieg zur Inspektion oder zur Einbindung mehrerer Leitungen erforderlich ist
• empfehlenswert bei größeren Tiefen (> 2,0–2,5 m)

DN 800

• wirtschaftliche Lösung, wenn die Reinigung nur von oben mittels Spülschlauch/Kamera erfolgen soll
• in der Regel nicht begehbar für Arbeiten im Schacht, aber für Wartungszwecke ausreichend

Anschlussleitungen

• Hausanschlussleitungen: häufig DN 100 – DN 150
• Sammelleitungen auf dem Grundstück: teilweise DN 200 – DN 250

Wenn Sie Wert auf langfristig gute Zugänglichkeit legen oder es sich um ein größeres Mehrfamilienhaus/Gewerbeobjekt handelt, ist DN 1000 in der Praxis meist die sinnvollste Größe.

Schritt-für-Schritt: Einbau und Setzen des Betonschachts

Der exakte Ablauf kann je nach Bodenverhältnissen und Vorgaben variieren, in der Praxis sieht er aber meist so aus:

1. Planung und Absteckung

• Lage des Schachts gemäß Entwässerungsplan und kommunalen Vorgaben festlegen
• Höhe der Schachtsohle und der Deckelhöhe bestimmen (Frosttiefe, Oberflächengefälle beachten)

2. Aushub der Baugrube

• Baugrube mit ausreichender Arbeitsraumbreite (mind. 50–80 cm ringsum) ausheben
• Böschungswinkel oder Verbau nach Arbeitsschutzvorgaben (z. B. DIN 4124) einhalten

3. Sauberkeitsschicht / Schotterbett herstellen

• Ausgleichsschicht aus verdichtetem Frostschutzmaterial (z. B. 0/32) oder Magerbeton
• absolut ebene, tragfähige Aufstandsfläche für den Schachtboden sicherstellen

4. Setzen des Schachtbodens

• mit Bagger oder Kran millimetergenau auf die geplante Höhe setzen
• genaue Ausrichtung mit Wasserwaage/Rotationslaser prüfen

5. Anschließen der KG-Rohre

• Einbau der Zulauf- und Ablaufleitungen (meist KG-Rohr DN 100–DN 150, orange)
• anschließen über Dichtungsmanschetten oder integrierte Schachtmuffen
• Gefälle nach DIN 1986‑100 einhalten (z. B. ~1–2 % bei Hausanschlussleitungen, je nach Berechnung)

6. Aufsetzen der Schachtringe

• Schachtringe mit Hebezeug aufsetzen, Dichtung einlegen bzw. Ringspalt abdichten
• jeden Ring sorgfältig ausrichten, Versatz vermeiden
• ggf. Einbau von Steigeisen oder einer Leiter im Schacht

7. Konus / Reduzierstück und Deckel montieren

• Konus aufsetzen, Deckelrahmen einbetonieren oder auflegen
• Deckelhöhe an geplante Geländeoberfläche anpassen (Pflaster-/Asphaltaufbau berücksichtigen)

8. Verfüllung und Verdichtung

• lagenweise Verfüllung mit geeignetem Material (z. B. frostunempfindlichem Schotter)
• sorgfältige Verdichtung in Teilhöhen, um Setzungen zu vermeiden
• abschließend Oberfläche (Pflaster, Asphalt, Rasen) herstellen

Achtung: Ein Beton-Revisionsschacht ist kein reines Heimwerker-Projekt.

• Einzelne Schachtringe DN 1000 wiegen je nach Höhe > 500 kg, der Schachtboden auch schnell deutlich über 1 t.
• Für das Heben und Versetzen ist immer ein geeignetes Hebezeug (Bagger/Kran) erforderlich.
• Fehler bei Gefälle, Dichtung, Verdichtung oder Frosttiefe führen zu massiven Folgeschäden (Setzungen, Undichtigkeiten, Wurzeleinwuchs).

Wenn Sie nicht über die notwendige Ausrüstung und Erfahrung verfügen, sollten Sie zumindest die Setzarbeiten des Schachts einem Fachbetrieb im Tiefbau überlassen.

Kosten und Wirtschaftlichkeit

Die Kosten eines Beton-Revisionsschachts hängen stark von Tiefe, Durchmesser, Deckelklasse und den örtlichen Bodenverhältnissen ab. Zur groben Orientierung (Preisstände schwanken regional):

Materialkosten (Betonschacht-Komponenten)

• Schachtboden mit Gerinne DN 1000: ca. 300–500 €
• Schachtringe DN 1000 (pro Ring, je nach Höhe): ca. 80–150 €
• Konus/Reduzierstück: ca. 150–300 €
• Gussdeckel inkl. Rahmen (z. B. Klasse B 125 oder D 400): ca. 200–500 €

Für einen üblichen Schacht in 2,0–3,0 m Tiefe liegen die reinen Materialkosten damit grob in der Größenordnung von 700–1.500 €.

Gesamtkosten mit Einbau durch Fachbetrieb

Unter Einbeziehung von:

• Aushub und Verbau
• Herstellung der Sauberkeitsschicht
• Setzen des Schachts mit Hebezeug
• Anschluss der Leitungen
• Verfüllung und Oberflächenwiederherstellung

ist eine realistische Gesamtkostenspanne (sehr grob, ohne besondere Erschwernisse):

• ca. 2.000–4.000 € für einen Standard-Schacht auf Privatgrundstücken

Liegt der Schacht sehr tief, in schwierigem Boden (felsig, hoher Grundwasserstand) oder in hochwertig herzustellenden Oberflächen (aufwändiges Pflaster, Asphalt), können die Kosten auch darüber liegen. Umgekehrt sind einfachere Situationen (geringe Tiefe, gut zugängliche Gartenfläche) tendenziell günstiger.

Langfristig ist ein massiver Betonschacht in vielen Fällen wirtschaftlicher als eine „knapp bemessene“ Kunststofflösung, weil er weniger reparaturanfällig ist und bei hoher Belastung deutlich länger hält.

Häufige Fehler beim Einbau und wie man sie vermeidet

1. Falsches Gefälle der Anschlussleitungen

• Zu geringes Gefälle → Ablagerungen, Verstopfungen
• Zu hohes Gefälle → Trennung von Wasser und Feststoffen, ebenfalls Verstopfungsgefahr

Praxis-Tipp:

• Gefälle nach DIN 1986‑100 bemessen und mit Laser/Nivelliergerät kontrollieren, nicht „Pi mal Daumen“.

2. Mangelhafte Abdichtung der Muffen und Anschlüsse

• Undichte Verbindungen führen zu Kanalgeruch, Wurzeleinwuchs oder Fremdwasserzutritt (Grundwasser drückt ein).

Praxis-Tipp:

• nur passende Dichtungsmanschetten und zugelassene Dichtstoffe verwenden
• Rohre gerade und spannungsfrei einführen
• Dichtheit im Zweifel mittels Wasserprobe oder Lufttest prüfen

3. Fehlende oder unzureichende Frosttiefe

• Leitungen und Schachtsohle müssen in unseren Breiten üblicherweise eine Frosttiefe von ca. 80–120 cm unterschreiten (regional unterschiedlich).
• Zu hoch liegende Leitungen → Einfrieren, Schäden an Rohr und Schacht.

Praxis-Tipp:

• Regionale Frosttiefe beim Bauamt/Planer erfragen, Schachtsohle entsprechend planen.

4. Falsche Belastungsklasse des Schachtdeckels

• A 15-Deckel in befahrener Einfahrt → frühzeitige Zerstörung des Deckels, Unfallsgefahr.

Praxis-Tipp:

• nur für Grünflächen/Gehwege: Klasse A 15
• Pkw-belastete Zufahrten/Höfe: mind. B 125
• Straßen, Lkw-Verkehr: D 400
• Vorgaben des Planers oder Straßenbaulastträgers beachten.

5. Unzureichende Verdichtung des Verfüllmaterials

• Schlechte Verdichtung führt zu Setzungen – Pflaster sinkt, Deckel liegt später tiefer als die Umgebung.

Praxis-Tipp:

• lagenweise Verfüllung (z. B. max. 30 cm Lagen)
• jede Lage mit geeignetem Rüttler verdichten
• bei sensiblen Leitungen schonende Verdichtung im Bereich der Rohre

6. Fehlende Abstimmung mit der Entwässerungssatzung

• Falscher Standort, falsche Ausführung oder nicht genehmigter Schacht können zu Nachrüstpflichten führen.

Praxis-Tipp:

• Vor Ausführung immer Entwässerungssatzung / technische Anschlussbedingungen anfordern und mit dem Planer/Installateur abstimmen.

Fazit & Checkliste für Bauherren

Ein Revisionsschacht aus Beton ist das unsichtbare, aber entscheidende Bindeglied zwischen Ihrem Haus und der öffentlichen Kanalisation. Er sorgt dafür, dass Abwasser sicher, kontrollierbar und dauerhaft abgeleitet wird. Besonders auf Grundstücken mit Befahrung, größerer Tiefe oder Grundwasser ist Beton in der Praxis die robusteste und wirtschaftlichste Lösung.

Wenn Sie einen Revisionsschacht planen oder erneuern, sollten Sie sich nicht nur am niedrigsten Preis, sondern vor allem an Langlebigkeit, Dichtheit und Zugänglichkeit orientieren. Fehler an dieser Stelle sind schwer zugänglich, teuer zu sanieren und können langfristig massive Folgeschäden verursachen.

Checkliste: 5 wichtigste Punkte vor dem Kauf

1. Vorgaben klären

• Entwässerungssatzung, Standort und Ausführung mit Kommune / Zweckverband abstimmen.
• Prüfen, ob ein begehbarer Schacht (DN 1000) gefordert oder sinnvoll ist.

2. Materialwahl treffen

• Liegt der Schacht in einer befahrenen oder tiefen Lage oder bei Grundwasser?
• Falls ja, Betonschacht mit passender Belastungsklasse (mind. B 125, ggf. D 400) wählen.

3. Dimensionen festlegen

• Durchmesser (meist DN 800 oder DN 1000) passend zur Nutzung wählen.
• Leitungsdurchmesser und Gerinneausbildung gemäß Planung und DIN 1986‑100 abstimmen.

4. Fachgerechten Einbau sicherstellen

• Setzen des Schachts nur mit geeignetem Hebezeug und erfahrenem Personal.
• Gefälle, Dichtung, Frosttiefe, Verdichtung konsequent kontrollieren.

5. Langfristige Zugänglichkeit bedenken

• Schachtlage so wählen, dass Spülfahrzeuge und Kamerainspektionen gut möglich sind.
• Deckelhöhe und Oberflächengestaltung auf zukünftige Nutzung (z. B. spätere Pflasterung) abstimmen.
